Siêu âm phát hiện khuyết tật cọc khoan nhồi

Một số hình ảnh thực tế về khuyết tật bên trong cọc khoan nhồi:

Do bê tông được đổ tại chỗ (thường là thi công trong dung dịch vữa khoan) nên chất lượng bê tông trong thân cọc và cọc khoan nhồi có sức chịu tải lớn còn phụ thuộc nhiều vào điều kiện địa chất và phương pháp thi công cọc khoan nhồi. Sau đây sẽ là một số hình ảnh của khuyết tật đối với cọc khoan nhồi:

-Trong khi thi công cọc nhồi thì công đoạn đổ bê tông cọc khoan nhồi thường dễ làm sai quy trình khi thi công và để lại kích thước thân cọc khoan nhồi hầu hết sẽ bị biến dạng thu hẹp hoặc không thẳng.

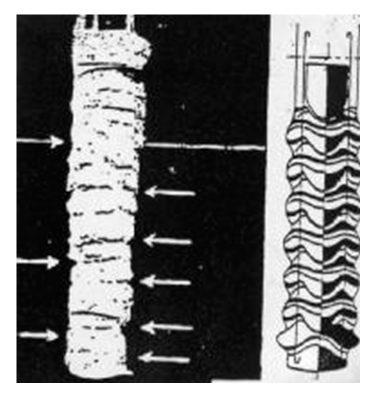

Hình 1. Kích thước thân cọc khoan nhồi bị biến dạng thu hẹp do áp lực nước ngầm cao

-Trục cọc khoan nhồi biến dạng không còn thẳng, cường độ bê tông biến động giảm yếu trên suốt chiều dài thân cọc khoan nhồi

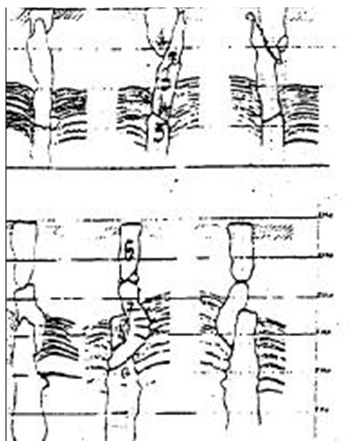

Hình 2. Tình trạng bê tông thân cọc khoan nhồi bị lồi lõm và không thẳng,giảm cường độ

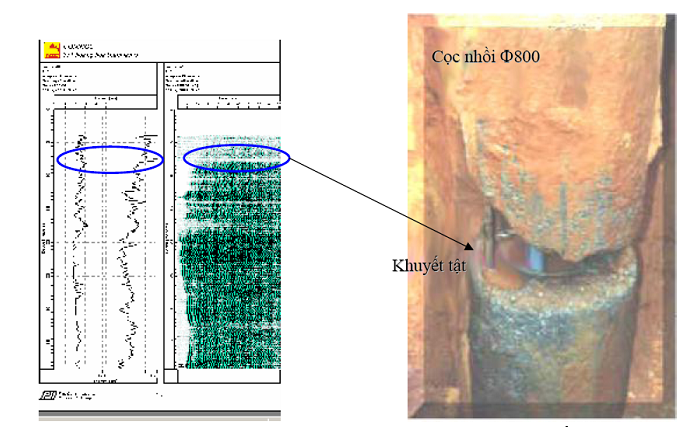

Hình 3. Phương pháp siêu âm cọc khoan nhồi phát hiện thân cọc khoan nhồi có khuyết tật.

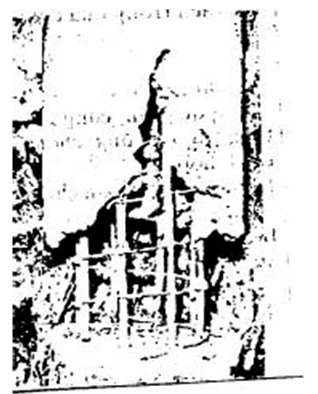

Hình 4.Khuyết tật đáy cọc khoan nhồi do sập vách cốt thép không bê tông bám dính

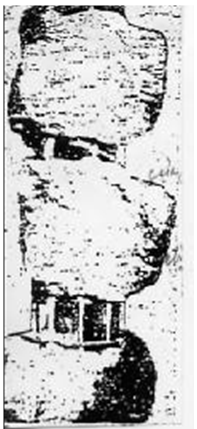

Hình 5. Thân cọc khoan nhồi đứt đoạn trơ cốt thép do rút ống sai quy trình

Các ống chống lại đặt ở vùng biên cọc khoan nhồi cho nên quá trình đổ bê tông cọc khoan nhồi vữa xi măng khó chảy đến vùng biên hoặc khi bê tông chảy đến đã bị mất hết xi măng kết dính cũng do ảnh hưởng bùn betonit tràn vào đã làm cho mất dần xi măng kết dính hoặc nước ngầm cuốn hết vữa xi măng làm trơ cốt thép của cọc khoan nhồi.

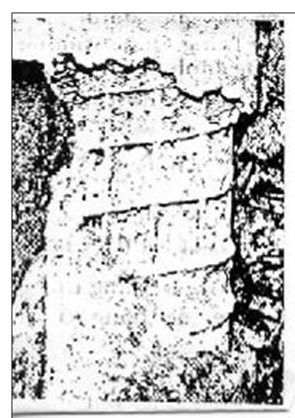

Hình 6. Bê tông không chảy đến biên làm cọc khoan nhồi trơ cốt thép

- Tại các cọc khoan nhồi sau khi lấy được mẫu lõi khoan cho thấy chất lượng bê tông không đều và nõn khoan bị gãy làm nhiều đoạn ngắn ở nhiều chỗ bê tông kết dính kém.

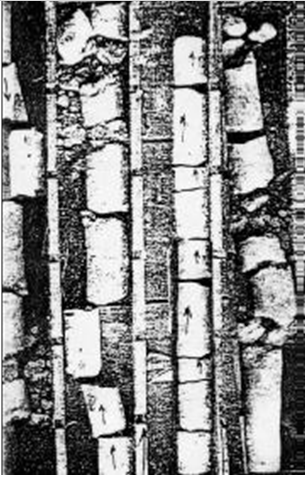

Hình 7. Các nõn khoan bị gãy khi khoan lấy mẫu từ cọc khoan nhồi

- Đất dưới mũi cọc khoan nhồi sau khi thi công bê tông cọc khoan nhồi hầu như chỉ là cặn lắng mùn cát, betonit hoặc trống rỗng.
- Khuyết tật trong cọc khoan nhồi thường xảy ra ở công nghệ ướt dung dịch bentonite để giữ đất cát hoặc cát lẫn cuội sỏi trên thành vách khoan làm cho bê tông thân cọc khoan nhồi đứt đoạn, thu hẹp, độ đặc chắc của bê tông cục bộ kém và lớp cặn lắng ở dưới đáy hố khoan quá dầy
