Lý thuyết trong kiểm tra siêu âm

Mục đích của kiểm tra siêu âm :

Mục đích của kiểm tra siêu âm đối với công trình, sản phảm nhằm đánh giá tính chất vật liệu trước khi chúng bị hư hỏng, dựa vào các chỉ tiêu trong kỹ thuật quy định công nhận hoặc biến dạng suy biến xác định qua nhiều năm, để bảo đảm chất lượng sản phẩm và tính năng làm việc của của các sản phẩm, công trình và cũng nhằm khai thác hết khả năng của các kết cấu kỹ thuật. Hạn chế được rủi ro hoặc các khuyết tật nhằm tăng cường tính toàn vẹn trong kinh doanh và tính an toàn trong xây dựng, lắp đặt và tiết kiệm chi phí sản xuất, nhân công.

Phương pháp kiểm tra siêu âm:

Phương pháp kiểm tra siêu âm đó là việc sử dụng chùm song siêu âm có tần số trên ngưỡng con người nghe được (siêu âm) đập vào vùng cần kiểm tra. Nếu không phát hiện ra khuyết tật chùm siêu âm sẽ đi thẳng, còn nếu gặp khuyết tật, chùm siêu âm sẽ phản xạ trở lại. Các thiết bị siêu âm khuyết tật có thể giúp ta thấy được sóng âm phản hồi và từ đó có thể biết được vị trí và độ lớn của khuyết tật nằm trong vật kiểm tra. Dựa vào mức độ mạnh yếu của chùm âm vọng mà ta đánh giá được kích thước của khuyết tật.
Phương pháp siêu âm là một trong 5 phương pháp kiểm tra khuyết tật được ứng dụng rộng rãi để để kiểm tra khuyết tật mối hàn, đo chiều dày vật liệu, đánh giá độ ăn mòn, phát hiện tách lớp trên các sản phẩm đúc, hàn và các kết cấu kim loại và compoosite.

Các loại đầu dò cho máy siêu âm khuyết tật:

Đầu dò nhúng: Đầu dò nhúng sử dụng cột nước hoặc bể nước để truyền sóng âm vào chi tiết kiểm tra. Chúng có thể được sử dụng để đo các sản phẩm chuyển động trên dây chuyền, phép đo quét trong trường hợp đo độ dày hay khuyết tật của ống chống giếng khoan dầu khí,v.v...

Đầu dò tiếp xúc: Là loại đầu dò có thể tiếp xúc trực tiếp với chi tiết kiểm tra. Phép đo với đầu dò tiếp xúc thường thực hiện đơn giản nhất và là sự lựa chọn đầu tiên cho các ứng dụng kiểm tra khuyết tật bằng siêu âm.

Hình ảnh cho tìm kiếm các loại đầu dò máy siêu âm khuyết tật

Đầu dò trễ: Đầu dò trễ dẫn âm bằng lớp đệm chất dẻo, epoxy hoặc silicon làm lớp đệm giữa đầu dò và chi tiết kiểm tra. Nó dùng để đo vật liệu mỏng vì cần phải tách xung phát ra khỏi xung phản xạ từ mặt đáy.

Đầu dò trễ: Có thể sử dụng như phần tử cách nhiệt, bảo vệ đầu dò nhạy với nhiệt độ khi tiếp xúc với chi tiết nóng. Loại đầu dò này cũng có thể được tạo hình dạng hoặc đường bao để tiếp âm với các mặt cong đột ngột hoặc những vị trí khó tiếp cận.

Đầu dò kép: Đầu dò kép được sử dụng chủ yếu để đo trên các bề mặt thô ráp, đo sự ăn mòn. Các đầu dò phát và thu riêng rẽ được gắn phần trễ nghiêng một góc nhỏ để hội tụ sóng âm ở khoảng cách đã chọn trong chi tiết. Mặc dù phép đo với đầu dò kép đôi khi không được chính xác như các loại đầu dò khác, nhưng chúng thực hiện tốt trong các ứng dụng kiểm tra sự ăn mòn.

Hình ảnh cho tìm kiếm các loại đầu dò cho máy siêu âm khuyết tật

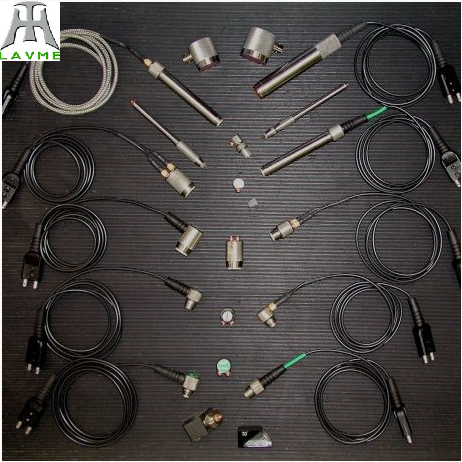

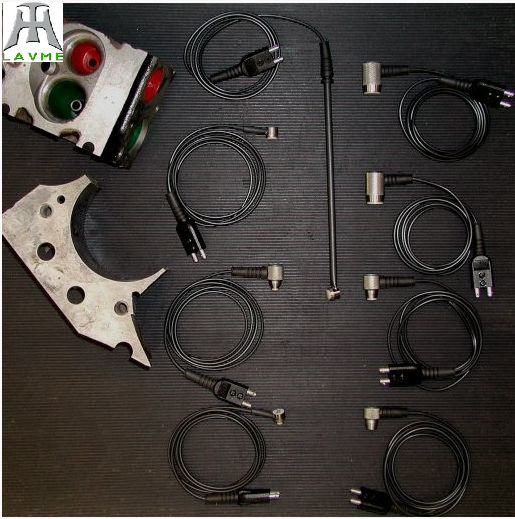

Hình 1: Các loại đầu dò cho máy siêu âm khuyết tật
