Lựa chọn phương pháp kiểm tra mối hàn phù hợp

Hiện nay có rất nhiều phương pháp kiểm tra mối hàn giúp phát hiện các khuyết tật trên bề mặt, nằm sâu trong lòng vật liệu. Có kiểm tra kiểm tra phá hủy và kiểm tra không phá hủy(Non-Destructive Testing-NDT).

1. Kiểm tra phá hủy là gì?

Đây là phương pháp tác động trực tiếp bằng cơ học hoặc hóa học lên vật liệu để kiểm tra độ bền, tính chất cơ học của các mối hàn.
Một số phương pháp cơ bản của kiểm tra phá hủy:
-Kiểm tra bằng cách thử độ kéo, cuộn, uốn, độ va đập, độ cứng hay độ dai dẻo của vật liệu,…
-Kiểm tra tính ăn mòn
-Kiểm tra kim loại học
-Kiểm tra hóa học.
Do tác động trực tiếp bằng cơ học hay hóa học mà ta phải tiến hành cắt các mẫu thử ra sau đó kiểm tra.
Phương pháp kiểm tra phá hủy có thể gây hư hỏng vật liệu kiểm tra, mất nhiều thời gian và nhân công để thực hiện, kết quả cho kết quả chưa cao,…

2. Phương pháp kiểm tra không phá hủy hay kiểm tra không tổn hại (Non-Destructive Testing-NDT):

Đây là phương pháp kiểm tra khuyết tật được lựa chọn mà không gây hư hại, ảnh hưởng đến vật liệu kiểm tra do đó có thể áp dụng trực tiếp lên vật liệu kiểm tra.
Có nhiều phương pháp kiểm tra không phá hủy tùy vào từng trường hợp và mục đích kiểm tra mà áp dụng sao cho phù hợp.

Kiểm tra không phá hủy bao gồm các phương pháp sau:

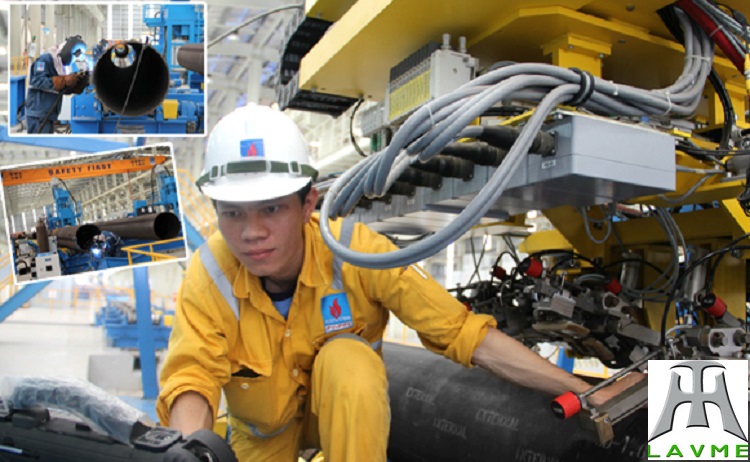

Hình ảnh cho tìm kiếm phương pháp kiểm tra mối hàn không phá hủy

-Kiểm tra khuyết tật trên bề mặt (hoặc gần bề mặt) sản phẩm:

+Kiểm tra bằng cách quan sát thông thường (áp dụng cho khuyết tật trên bề mặt):
Phương pháp này yêu cầu người kiểm tra phải có tay nghề cao, kinh nghiệm làm việc lâu năm mới có thể phán đoán, đánh giá được chất lượng mối hàn.

+Kiểm tra mối hàn bằng phương pháp thẩm thấu chất lỏng:
Phương pháp này dựa trên hiện tượng mao dẫn, chỉ có thể áp dụng để kiểm tra những khuyết tật trên bề mặt. Có thể áp dụng cho tất cả các loại vật liệu trừ vật liệu xốp. Đây là một trong những phương pháp kiểm tra không phá hủy đơn giản, rẻ tiền và hiệu quả.

+Kiểm tra mối hàn bằng phương pháp từ tính:
Kiểm tra bằng từ tính là phương pháp không phá huỷ có khả năng phát hiện và định vị các khuyết tật bề mặt và gần bề mặt trong các vật liệu sắt từ.
Nguyên lý của phương pháp từ tính dựa trên sự biến dạng của từ trường trong vật nhiễm từ do sự có mặt của khuyết tật. Sự biến dạng này tạo ra một số đường sức của từ trường thoát ra ngoài, đi trong không khí và sau đó quay về vật. Hiện tượng này gọi là sự dò trường từ thông. Trường dò có khả năng hút các hạt sắt từ nhỏ và tạo nên các chỉ thị hoặc hình ảnh của khuyết tật. Một trong những ứng dụng chính của phương pháp này là phát hiện các gián đoạn càng sớm các tốt trong các công đoạn chế tạo và sử dụng, để tránh được các chi phí vào các vật liệu và sản phẩm mà sau đó lại bị loại bỏ. Nhưng thực tế thì tất cả các công đoạn chế tạo, từ quá trình đúc đến các công đoạn chế tạo cuối cùng đều có thể gây nên các khuyết tật. Kiểm tra bột từ có thể phát hiện nhiều loại khuyết tật, tránh được nguy cơ đưa các sản phẩm kém phẩm chất vào sử dụng.

+Kiểm tra mối hàn bằng dòng điện xoáy:
Là phương pháp kiểm tra dựa trên hiệu ứng cảm ứng điện từ. Phương pháp này được áp dụng trong ngành hàng không bởi phương pháp này đánh giá được độ dẫn điện, đo được chiều dày lớp sơn, độ ăn mòn. Kiểm tra bằng dòng điện xoáy là sử dụng một vật dẫn điện đưa gần đến một cuộn dây có dòng điện xoay chiều chạy qua, bên trong vật dẫn này sẽ xuất hiện một dòng điện khép kín (eddy current), biến thiên. Dòng điện xoay chiều này mạnh hay yếu sẽ phụ thuộc vào vật dẫn kia có khuyết tật hay không có khuyết tật. Thiết bị dòng xoáy có thể đo được dòng điện xoay chiều này do đó cho ta biết trong vật kiểm tra có vết nứt hay không. Phương pháp này rất nhậy để phát hiện các vết nứt bề mặt và gần bề mặt trong các đối tượng làm bằng chất dẫn điện, như nhôm, đồng, titan vv…

-Kiểm tra khuyết tật mối hàn nằm sâu trong lòng vật cần kiểm tra:

+Kiểm tra bằng phương pháp chụp ảnh phóng xạ:
Là sử dụng ống phóng tia X hoặc nguồn phóng xạ phát ra chùm tia gamma chiếu qua vật liệu kiểm tra. Khi đi nó chiếu qua vật, chùm tia phóng xạ bị suy yếu đi, mức độ suy giảm của chum tia này phụ thuộc vào chiều dày và loại vật liệu mà nó đi qua. Khi chiếu qua các vùng có khuyết tật hàn không ngấu hay rỗ khí thì lúc này cường độ của chùm tia bị suy giảm so với khi chiếu qua vùng không có khuyết tật. Người kiểm định sẽ đặt tấm phim ở phía sau vật liệu kiểm ta sẽ thấy hình ảnh khuyết tật hiện lên trên ảnh chụp , có các vùng hình tròn đen sẫm hơn rất nhiều so với vùng xung quanh. Đây sẽ là hình chiếu của khuyết tật trên phim. Qua hình ảnh chụp được ta cũng có thể xác định được kích thước của khuyết tật.
Phương pháp chụp ảnh phóng xạ sẽ cho kết quả kiểm tra tin cậy, số liệu kiểm tra có thể lưu lại được lâu dài. Tuy nhiên khi sử dụng phương pháp này không cho ta biết về chiều sâu của khuyết tật và cũng có nguy cơ gây độc hại phóng xạ và không khí ở công trường thường, còn làm giám đoạn công việc khác hoặc gây ảnh hưởng đến sức khỏe người kiểm định.

+Kiểm tra mối hàn bằng phương pháp siêu âm:
Phương pháp siêu âm mối hàn này sử dụng chùm tia siêu âm có tần số trên ngưỡng con người nghe được vào vùng vật liệu kiểm tra. Trường hợp nếu không có khuyết tật, chùm siêu âm sẽ đi thẳng, còn nếu có khuyết tật, chùm siêu âm này sẽ phản xạ trở lại. Máy siêu âm mối hàn có thể giúp ta thấy được sóng âm phản hồi và từ đó có thể biết được khuyết tật năm ở đâu trong vật kiểm tra. Phương pháp này số liệu sẽ được số hóa và đồ thị hóa, lưu trữ kết quả được lâu. Đánh giá được độ lớn và xác định được vị trí của khuyết tật. Ngoài ra khi sử máy siêu âm mối hàn còn có thể đo được chiều dày vật liệu kiểm tra, phương pháp này cho kết quả chính xác cao, nhanh chóng giúp tiết kiệm thời gian cũng như nhân viên kiểm định.
