Nối sợi cáp quang - đo lực căng cáp

Sợi cáp quang:
a) Nối sợi quang thực hiện bằng thiết bị hàn nối sợi quang theo phương pháp hàn hồ quang hoặc hàn cơ khí.

b) Sau khi hàn nối sợi quang xong phải cẩn thận đưa mối hàn vào trong khay hàn. Bán kính cong của sợi quang phải bảo đảm lớn hơn 20 lần đường kính cáp.

c) Sau khi tất cả các sợi quang đã được hàn, cần giữ cho cho các sợi chắc chắn bằng các ống hoặc các bọc đệm đặt trên khay (xem Hình 1). Các sợi riêng lẻ được cuộn quanh khay hàn (xem Hình 2). ống bao sợi và đệm sợi phải được xếp vòng quanh giá đỡ. Cáp và dây gia cường được giữ chặt nhờ các kẹp và vít.

d) Khi các mối hàn thoả mãn yêu cầu ta đóng măng sông lại

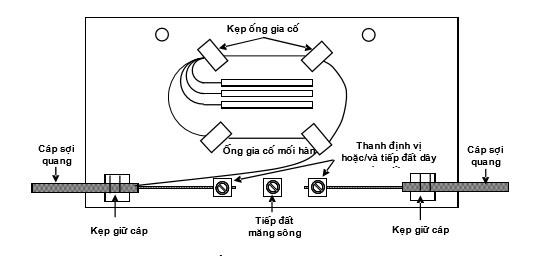

Hình 1 ống bao sợi và đệm sợi

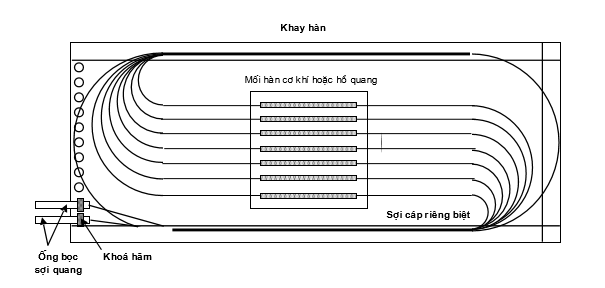

Hình ảnh cuộn các sợi riêng lẻ quanh khay hàn

Hình 2 cuộn các sợi riêng lẻ quanh khay hàn

Lắp đặt măng sông cáp quang

    a) Măng sông cáp quang treo được bố trí tại các cột. Cáp quang tại cột có treo măng sông cần để mỗi đầu dôi ra tối đa 10 m để phục vụ hàn nối. Phần cáp quang dư được bó vòng với đường kính không quá 0,6 m. Khoảng cách giữa các vòng cáp dự phòng trên cùng một tuyến phải lớn hơn 200 m.

    b) Hộp măng sông phải cần được kiểm tra theo tài liệu kỹ thuật trước khi lắp đặt. Măng sông được lựa chọn tuỳ thuộc vào loại cáp quang sử dụng.

    c) Cuốn băng dính vào điểm lắp kẹp cáp phù hợp với loại măng sông đã lựa chọn.

    d) Lắp kẹp cáp không để cáp gập quá bán kính uốn cong cho phép.

    e) Sau khi xiết chặt kẹp vào cáp, cần vít chặt dây gia cường vào vít định vị hoặc/và tiếp đất dây gia cường.

    f) Việc hàn nối các sợi quang theo các trình tự đã nêu ở trên.

    g) Bôi mỡ lên thành của vỏ trong măng sông.

    h) Bôi mỡ vào mặt trong các cổng của gioăng nhựa.

    i) Đặt gioăng nhựa rồi ấn chặt nó lên thành vỏ trong măng sông.

    j) Bôi mỡ lên mặt trên của gioăng nhựa.

    k) Bọc vỏ trong măng sông bằng lưới đệm.

    l) Đóng nắp măng sông và vít chặt.

    m) Treo măng sông lên cột (xem Hình 3).

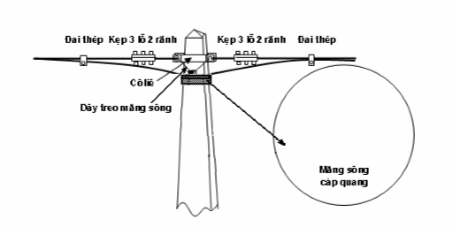

Hình 3 Lắp đặt măng sông cáp trên cột

Lắp cáp quang tại giá ODF (Optical Distributions Frame)
a) Sau khi kiểm tra hộp giá ODF theo tài liệu kỹ thuật bảo đảm yêu cầu, thực hiện gắn hộp giá ODF lên khung giá. Làm vệ sinh cáp. Bóc tuốt vỏ cáp quang rồi quần băng dính vào điểm lắp kẹp cáp. Khi cuốn cần lắp thêm một ống đệm để tránh kẹp trực tiếp vào vỏ cáp. Chuẩn bị đầu cáp xem Hình 4.

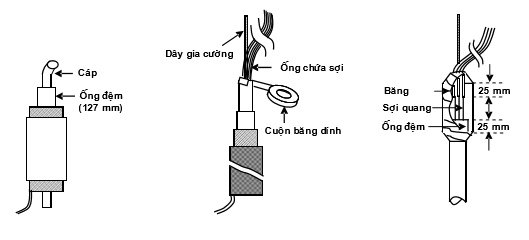

Hình ảnh chuẩn bị đầu cáp cho máy đo lực căng

Hình 4 chuẩn bị đầu cáp

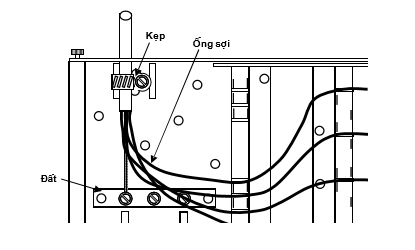

Hình ảnh lắp đặt kẹp cáp cho máy đo lực căng

Hình 5 lắp đặt kẹp cáp

    b) Lắp kẹp cáp phải bảo đảm khi đưa cáp vào không bị gập quá bán kính uốn cong cho phép, xiết chặt kẹp vào cáp, vít chặt dây gia cường vào thanh định vị hoặc/và tiếp đất dây gia cường. Định vị ống lõng vào khe quy định, đậy nắp ngăn ống sợi không để kẹp vào ống sợi. Lắp đặt kẹp cáp xem Hình 5

     c) Phân nhóm sợi quang đặt trong ống nhựa theo từng nhóm. Lắp khay chứa sợi quang vào giá. Định vị dây nối quang vào khay chứa sợi quang, đánh dấu các dây nối.

    d) Phân nhóm dây nối quang.

    e) Đưa sợi quang đã hàn đạt chất lượng vào khay đựng sợi quang tuyệt đối không để sợi quang cong quá bán kính uốn cong cho phép.

    f) Đặt ống co nhiệt mối hàn đúng vị trí theo thứ tự trong gá ống bảo vệ.

    g) Lắp bộ nối quang trên bảng tiếp hợp. Đánh dấu tên cho từng vị trí bộ nối quang.

    h) Định vị cáp trên đầu giá cáp ODF
