Một số hư lỏng điển hình của hệ thống cáp

Ở Việt Nam, các cầu sử dụng cáp DƯL-N trong sửa chữa và xây dựng mới có thể chia ra làm hai nhóm chính:
-Nhóm hệ thống cáp DƯL kiểu cũ, sử dụng cáp trần.
-Nhóm hệ thống cáp DƯL-N sử dụng cáp DƯL thế hệ mới, sử dụng lớp vỏ bảo vệ từng tao.

hệ bảo vệ cáp hai lớp trong kiểm tra đo lực căng cáp

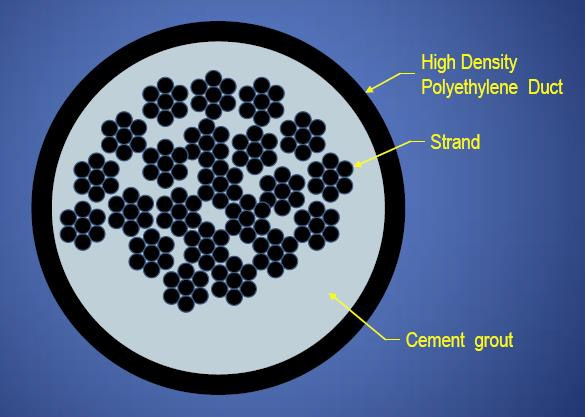

Hình 1: Hệ cáp bảo vệ 2 lớp

Hệ cáp bảo vệ nhiều lớp trong đo lực căng

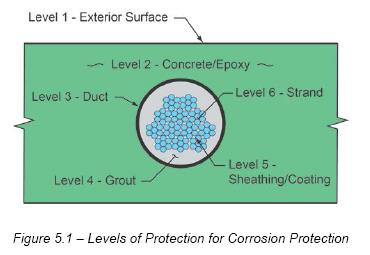

Hình 2: Hệ cáp nhiều lớp bảo vệ

1. Dạng hư hỏng ống HDPE bảo vệ cáp

Các dạng hư hỏng ống HDPE thông thường gồm:
1. Ống HDPE bị thủng, tách dọc ống do áp lực vữa.
2. Ống HDPE bị cắt, thủng do va đập trong quá trình vận chuyển, thi công.
3. Hư hỏng đứt ống tại vị trí mối nối ống do quá trình thi công không đảm bảo chất lượng.
4. Ống bị bẹp tại các vị trí ụ chuyển hướng.
5. Hư hỏng do vật liệu ống HDPE không đảm bảo tiêu chuẩn kỹ thuật.

Hổng ống HDPE và tao cáp trong đo lực căng

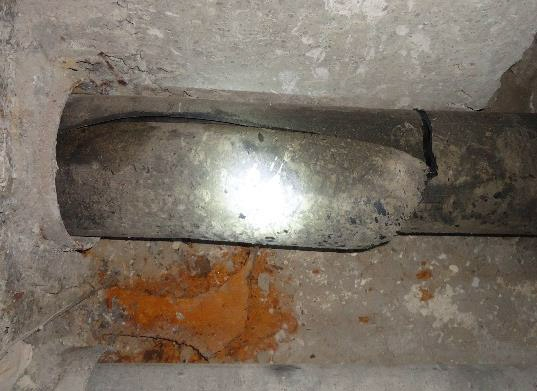

Hình 3: Hổng ống HDPE và tao cáp

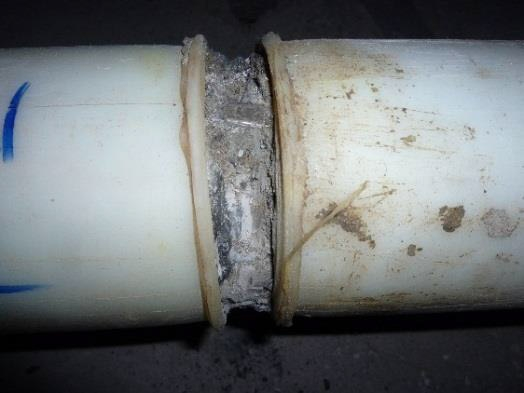

Hình 4: Nứt dọc ống HDPE

2 Dạng hư hỏng ở đầu neo và ăn mòn cáp

Các dạng hư hỏng ở đầu neo gồm: Mất chụp đầu neo, vữa không được bơm đầy ở đầu neo, gỉ các tao cáp ở đầu neo, rỗng vữa ở đầu neo, tụt neo.

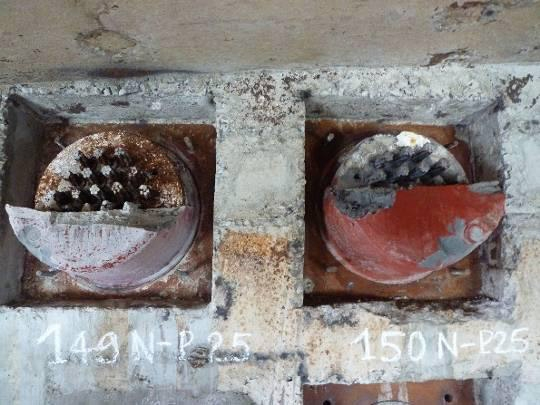

Hình 5: Mất nắp bảo vệ, hở và gỉ đầu neo

Các tao cáp bị ăn mòn và gây hư hỏng cáp trong đo lực căng cáp

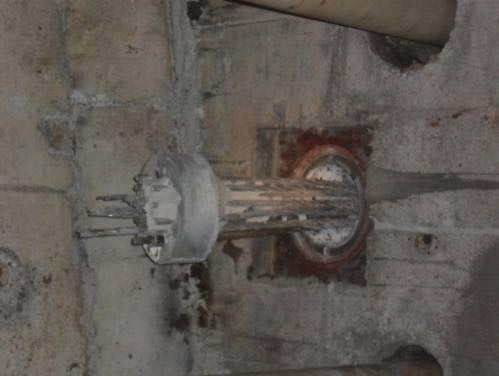

Hình 6: Các tao cáp bị ăn mòn và gây đứt cáp

3. Dạng hư hỏng do khuyết tật vữa

-Hư hỏng do rỗng vữa

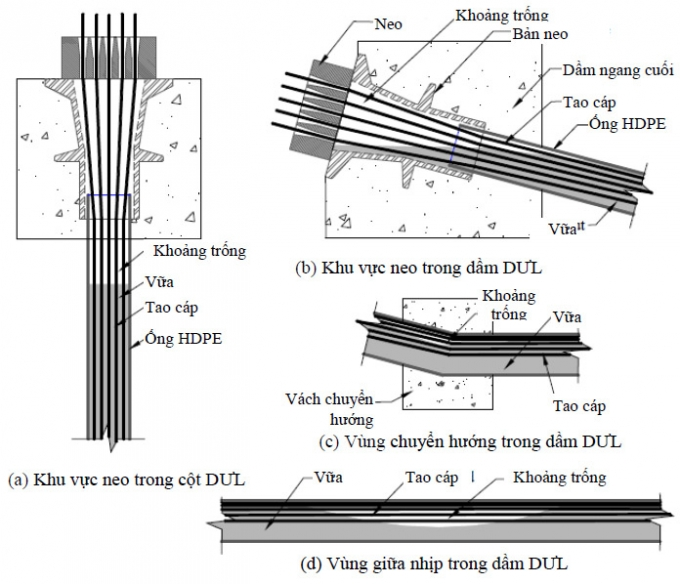

Hình 7: Một số dạng rỗng vữa điển hình

Các báo cáo nghiên cứu trên thế giới đã chỉ ra hiện tượng rỗng vữa là một trong những nguyên nhân chính cho sự ăn mòn của tao cáp trong hệ thống DƯL. Một số dạng rỗng vữa điển hình xảy ra đối với hệ thống cáp DƯL như trong Hình7
- Hư hỏng do hiện tượng tách lớp vữa

Trong một số nghiên cứu về vữa cho cáp DƯL đã chỉ ra rằng, vữa sử dụng bơm trong ống gen hiện tại có thể xảy ra bốn dạng như sau:
- Loại 1: Tách lớp vữa ẩm dẻo giống như đất sét có độ sệt.
- Loại 2: Tách lớp vữa với lớp vân đen.
- Loại 3: Tách vữa khô với dạng phấn trắng có độ sệt.
- Loại 4: Vữa cứng, màu xám, khô.

Trong đó, loại 4 thường được tìm thấy dọc theo phần phía dưới của bó cáp, loại 1 và 2 được tìm thấy ở phần trên cao nhất của bó cáp. Điều đó chỉ ra rằng trọng lực đóng một vai trò trong sự phân tách lớp của vữa.

Hư hỏng giữa bề mặt lớp cắt trong đo lực căng cáp

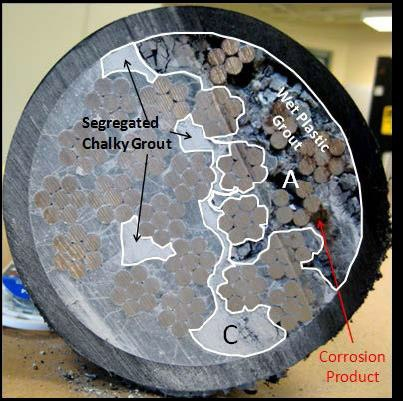

Hình 8: Hư hỏng vữa trên mặt cắt ngang bó cáp

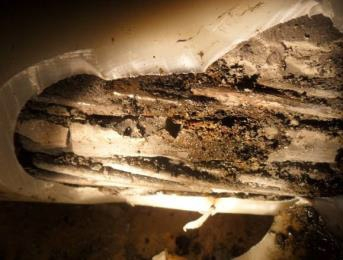

Hình 9: Chất lượng vữa không đồng nhất

- Khiếm khuyết về thành phần hóa học của vữa

Một số nghiên cứu phân tích vữa và nước dư với nồng độ cao các ion gây ăn mòn (Cl^- và SO₄^-2) trong vùng lân cận phía trên của một số bó cáp cho thấy nồng độ Cl^- vượt quá giới hạn 0,08% khối lượng xi măng theo quy định của PTI, AASHTO và ACI.
Hư hỏng do ăn mòn bó cáp đã xảy ra tương đối sớm sau khi xây dựng so với tuổi thọ dự định, ngay cả trong những trường hợp mà nồng độ Cl^- tương đối thấp và trong giới hạn 0,08% khối lượng xi măng theo quy định. Điều đó chỉ ra rằng sự tách lớp, lắng và rỗng vữa ống gen là vấn đề lớn gây ra các ăn mòn cốt thép.

4. Một số dạng hư hỏng khác

Các hiện tượng đọng nước trong lòng hộp và xâm nhập nước vào trong ống gen cũng là nguyên nhân gây nên hư hỏng các bó cáp.

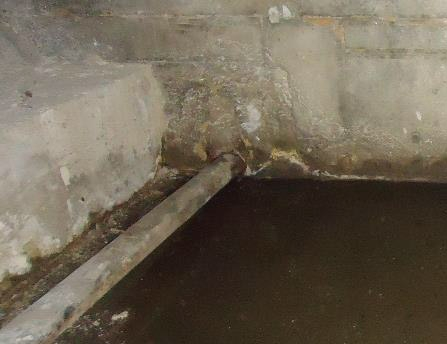

Hình 10: Đọng nước trong hộp bê tông

Trên đây là một số nguyên nhân cũng như các trường hợp làm ảnh hưởng đến cáp, một số nhà máy cần có những giải pháp đo lường kiểm định độ an toàn và chính xác đảm bảo cho các công trình được hoạt động ổn định.
