Kiểm tra mối hàn bằng chụp ảnh phóng xạ

Phương pháp kiểm tra bằng chụp ảnh phóng xạ được dùng để xác định khuyết tật bên trong của nhiều loại vật liệu và có cấu hình khác nhau. Một phim chụp ảnh bức xạ thích hợp được đặt phía sau vật cần kiểm tra và được chiếu bởi một chùm tia X hoặc tia gama đi qua nó. Cường độ của chùm tia X hoặc tia gama khi đi qua vật thể bị thay đổi thùy theo cấu trúc bên trong của vật thể và như vậy sau khi rửa phim đã chụp sẽ hiện ra hình ảnh bóng, được biết đó là ảnh chụp bức xạ của sản phẩm. Sau đó phim được giải đoán để có được những thông tin về khuyết tật bên trong sản phẩm. Phương pháp này được dùng rộng rãi cho tất cả các loại sản phẩm như vật rèn đúc, hàn.

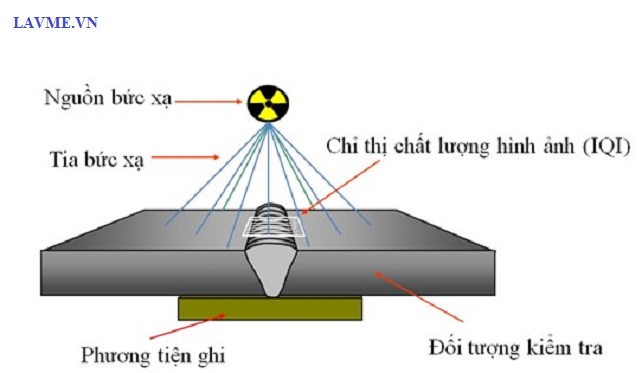

Hình ảnh cho tìm kiếm phương pháp chụp ảnh phóng xạ

Ưu điểm của phương pháp kiểm tra bằng chụp ảnh phóng xạ là:

1. Chụp ảnh phóng xạ có thể được dùng để kiểm tra những vật liệu có diện tích lớn chỉ trong một lần.
2. Phương pháp kiểm tra này hữu hiệu đối với tất cả các vật liệu.
3. Có thể dùng để kiểm tra sự sai hỏng bên trong cấu trúc vật liệu , sự lắp ráp sai các chi tiết, sự lệch hàng.
4. Dữ liệu kết quả kiểm tra lưu trữ được lâu.
5. Có các thiết bị để kiểm tra chất lượng phim chụp bức xạ (Thiết bị chụp ảnh phóng xạ).
6. Quá trình giải đoán phim được thực hiện trong những điều kiện rất tiện nghi.

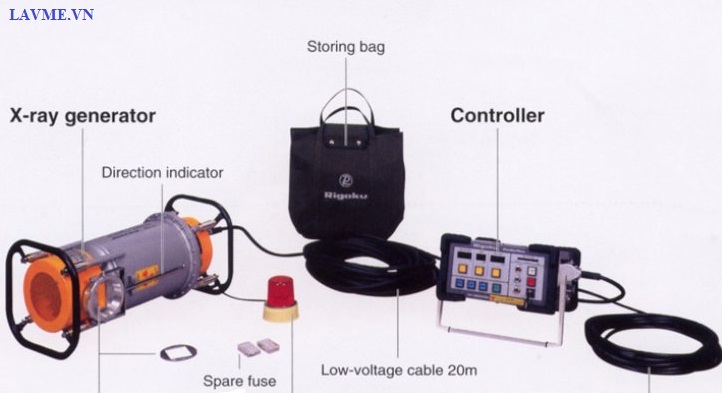

Hình ảnh cho tìm kiếm thiết bị chụp ảnh phóng xạ

Một số hạn chế của phương pháp chụp ảnh phóng xạ này là:

1. Chùm phóng xạ tia X hoặc tia gama gây nguy hiểm cho sức khỏe con người.
2. Phương pháp này không thể phát hiện được các khuyết tật dạng phẳng một cách dễ dàng.
3. Cần phải tiếp xúc được cả hai mặt của vật thể kiểm tra.
4. Bị giới hạn về bề dày kiểm tra.
5. Có một số vị trí trong một số chi tiết không thể chụp được do cấu tạo hình học.
6. Độ nhạy kiểm tra giảm theo bề dày của vật thể kiểm tra.
7. Phương pháp kiểm tra tốn kém nhiều chi phí đắt.
8. Phương pháp kiểm tra này không dễ tự động hóa.
9. Người thực hiện phương pháp này cần có nhiều kinh nghiệm trong việc giải đoán ảnh chụp trên phim.
