Cảm biến lưu lượng dựa vào chênh lệch áp suất

Lưu lượng kế :

Lưu lượng kế loại này hoạt động dựa vào nguyên lý Bernoulli. Tức là sự chênh lệch áp suất xảy ra tại chỗ thắt ngẫu nhiên nào đó trên đường chảy, dựa vào sự chênh áp suất này để tính toán ra vận tốc dòng chảy. Cảm biến lưu lượng loại này thường có dạng lỗ orifice, ống pitot và ống venture. Hình 1 thể hiện loại cảm biến tâm lỗ orifice, lỗ này tạo ra nút thắt trên dòng chảy. Khi chất lỏng chảy qua lỗ này, theo định luật bảo toàn khối lượng, vận tốc của chất lỏng ra khỏi lỗ tròn lớn hơn vận tốc của chất lỏng đến lỗ đó. Theo nguyên lý Bernoulli, điều này có nghĩ là áp suất ở phía mặt vào cao hơn áp suất mặt ra. Tiến hành đo sự chênh lệch áp suất này cho phép xác định trực tiếp vận tốc dòng chảy. Dựa vào vận tốc dòng chảy sẽ tính được lưu lượng thể tích dòng chảy.

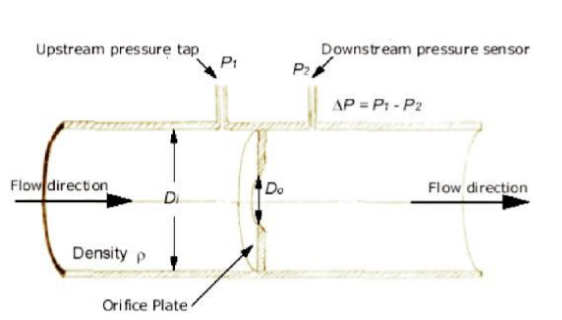

Hình 1: Cảm biến lưu lượng chênh lệch áp suất kiểu lỗ tròn (orifice): chênh lệch áp suất trước và sau lỗ tròn Δp=p1-p2; lưu lượng thể tích Q được xác định từ biểu thức Q2=KΔp, p1 - áp suất trước tấm lỗ, p2 - áp suất sau tấm lỗ, K - hệ số, phụ thuộc vào tỷ trọng chất lỏng, đường kính ống và lỗ orifice

Khi chọn lựa, lắp đặt thiết bị đo lưu lượng loại này trong ứng dụng công nghiệp cần lưu ý các điểm sau:

- cảm biến được chế tạo dựa trên công nghệ cổ điển, hoạt động ổn định-bền vững, dễ bảo trì-bảo dưỡng;
- phù hợp cho dòng chảy hỗn hợp;
- độ chính xác thấp ở dải lưu lượng nhỏ;
- sử dụng kỹ thuật đo lưu lượng chiết tách trong một đoạn ống dẫn, vì vậy đỏi hỏi phải tiêu hao thêm năng lượng khi chạy bơm;
- yêu cầu chính xác vị trí lắp đặt tấm lỗ orifice, điểm trích lỗ đo áp suất đầu nguồn và điểm trích lỗ đo áp suất phía hạ nguồn dòng chảy.
