Cảm biến đo lưu lượng Coriolis

Đây là nhóm cảm biến đo lưu lượng khá phổ biến. Chúng thực hiện đo trực tiếp lưu lượng khối lượng của dòng chất lỏng chảy qua ống dẫn. Sự lắp đặt có thể thực hiện bởi ống thẳng đơn, hay ống đôi có đoạn cong (hình 1). Cấu trúc của ống thẳng đơn thì dễ dàng khi chế tạo, lắp đặt và bảo trì - bảo dưỡng nhưng thiết bị đo loại này rất nhạy cảm với nhiễu và tác động bên ngoài. Cấu trúc của ống đôi cong cho phép loại bỏ được nhiễu tác động vào kết quả đo vì hai ống dẫn dòng chảy dao động ngược pha nhau nên sẽ triệt tiêu được nhiễu.
hình ảnh cho tìm kiếm cảm biến đo lưu lượng ống dạng đôi

hình ảnh cho tìm kiếm cảm biến đo lưu lượng ống dạng đôi

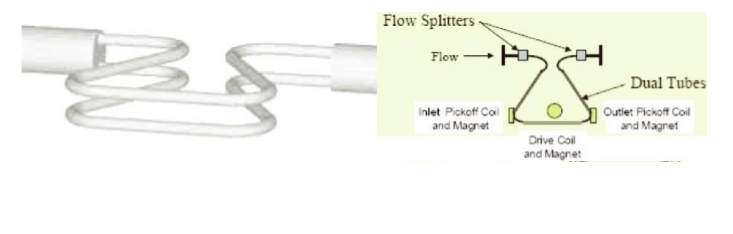

Hình 1: Cảm biến lưu lượng Coriolis ống đôi dạng cong Delta

Đối với cảm biến đo lưu lượng Coriolis, hai ống dẫn chất lỏng chảy qua được cho dao động ở tần số cộng hưởng đặc biệt bởi từ trường mạnh bên ngoài. Khi chất lỏng bắt đầu chảy qua các ống dẫn chất lỏng, nó tạo ra lực Coriolis. Dao động rung của các ống dẫn cùng với chuyển động thẳng của chất lỏng, tạo ra hiện tượng xoắn trên các ống dẫn này. Hiện tượng xoắn này là do tác động của lực Coriolis ở hướng đối nghịch với hướng bên kia của các ống dẫn và sự cản trở của chất lỏng chảy trong ống dẫn đến phương chuyển động thẳng đứng. Các sensor điện cực đặt cả phía dòng chảy vào (Inlet pickoff) và phía dòng chảy ra trên thành ống để xác định sai lệch thời gian về sự dịch pha (Δt) của tín hiệu vào (Inlet pickoff signal) và tín hiệu ra (Outlet pickup signal). Sự dịch pha này (Δt) được dùng để xác định trực tiếp lưu tốc khối lượng dòng chảy qua ống. Hình 2 minh họa hoạt động của cảm biến lưu lượng Coriolis khi chất lỏng đứng im (No flow) và chất lỏng di chuyển (Flow).
Hình ảnh cho tìm kiếm cảm biến đo lưu lượng

Hình ảnh cho tìm kiếm cảm biến đo lưu lượng

Hình 2 hoạt động của cảm biến lưu lượng Coriolis

Cảm biến lưu lượng Coriolis có đặc tính sau:

- Đo trực tiếp lưu tốc khối lượng, loại bỏ ảnh hưởng của nhiệt độ, áp suất, hình dạng dòng chảy đến phép đo;
- Độ chính xác cao;
- Cảm biến đo cho phép mô phỏng quá trình đo lưu lượng và tỷ trọng bởi vì tần số dao động cơ bản của ống phụ thuộc vào tỷ trọng chất lỏng chảy qua ống;
- Không đo được lưu lượng chất lỏng dạng đặc biệt (ví dụ như chất lỏng với chất khí hay hạt rắn; chất khí với chất lỏng có bọt; …) bởi vì các hạt/vật chất đặc biệt này làm giảm sự dao động của ống dẫn, gây ra sai số phép đo.
